نوار نقاله یا کانوایر از دستگاه های رایج و پرکاربرد در زمینه جابجایی و حمل مواد و کالاها بوده که در بسیاری از زمینه های کاری به ویژه در صنایع غذایی، دارویی، شیمیایی، کشاورزی و غیره مورد استفاده قرار می گیرد.

با توجه به کاربرد گسترده این دستگاه ها در صنایع و نقش مهم آنها در روند جابجایی و انتقال مواد، در این مطلب قصد داریم ضمن معرفی کانوایر به انواع و مدل های مختلف این دستگاه ها، اجزای سازنده آنها، سیستم های مورد استفاده در این تجهیزات، نحوه عملکرد کانوایر، مزایای استفاده از این دستگاه ها، کاربردهای آنها، تعمیر و نگهداری نوار نقاله، نحوه انتخاب این تجهیزات، عوامل مؤثر بر قیمت و نحوه خرید اینترنتی آنها بپردازیم که امیدواریم مورد توجه و استفاده شما مخاطبان قرار گیرد.

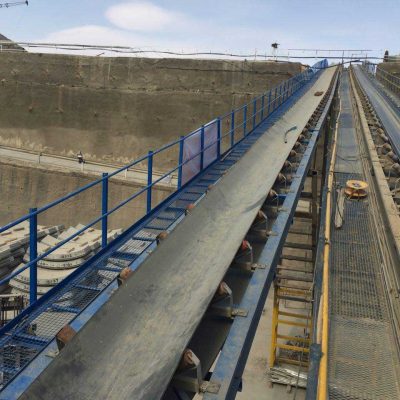

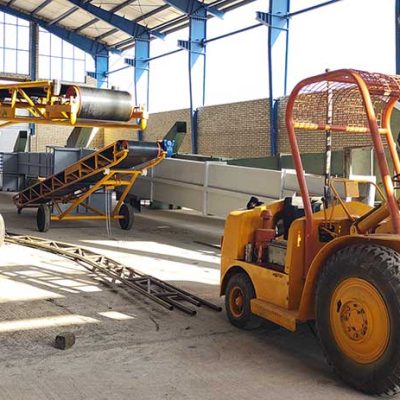

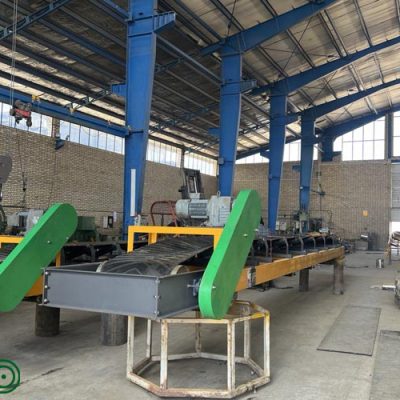

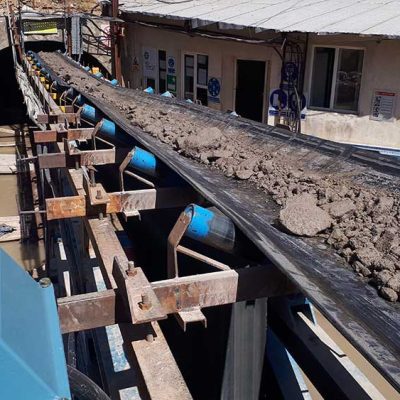

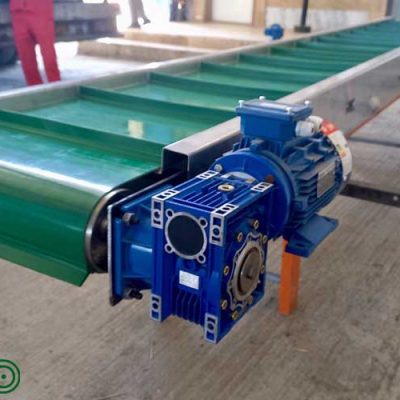

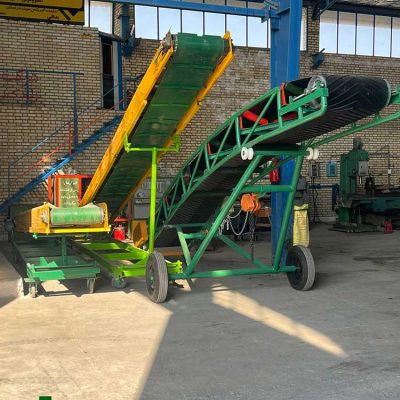

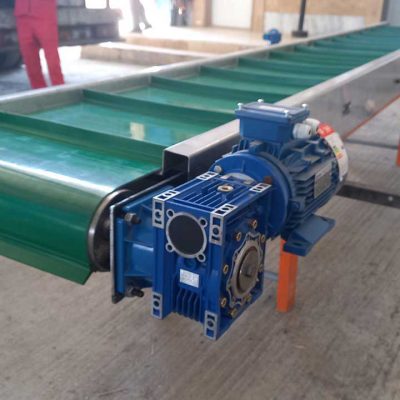

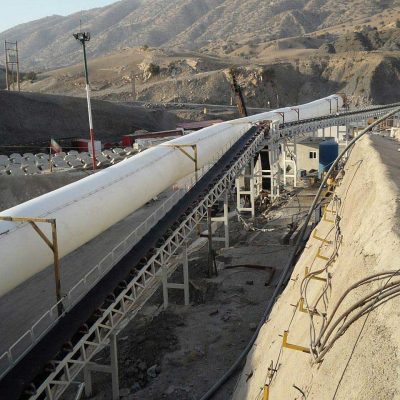

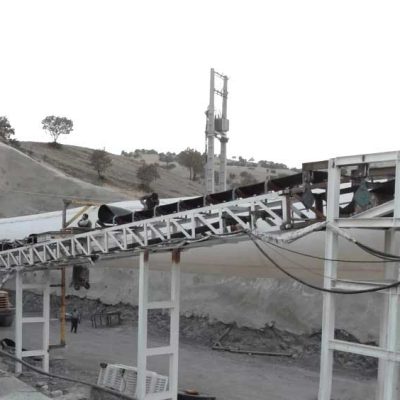

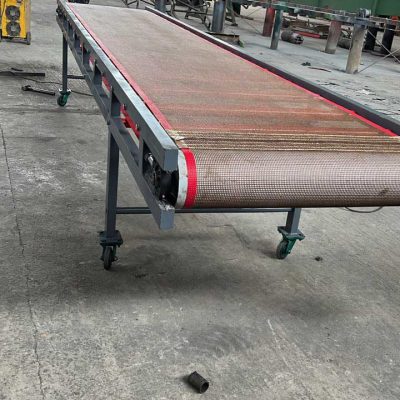

برخی از نوار نقاله های تولیدی در شرکت ره آوران صنعت

نوار نقاله چیست و چه کاربردی دارد؟

دستگاه نوار نقاله که با عناوین دیگری چون تسمه نقاله و کانوایر نیز شناخته می شود از تجهیزات مکانیکی پرکاربرد در جابجایی و انتقال مواد و کالاها بوده که در صنایع مختلف به صورت گسترده مورد استفاده قرار می گیرد. با استفاده از کانوایر می توان حجم بالایی از مواد و کالاها را که امکان جابجایی آنها توسط نیروی انسانی وجود ندارد به صورت مداوم و بدون وقفه جاجا کرد. برای اولین بار از این دستگاه در سال ۱۸۹۲ میلادی و به منظور انتقال مواد معدنی و زغال سنگ استفاده می شد که بعدها در بیشتر زمینه های کاری مورد استفاده قرار گرفت.

در ساختار کانوایر ها از یک نوار پهن و محکم با عنوان تسمه نقاله استفاده می شود که بر روی بخش های گردانی با عنوان غلتک به حرکت درمی آید. ابعاد این نوار و نیروی محرکه که وظیفه چرخش آن را برعهده دارد بستگی به نیاز و شرایط کاری می تواند متفاوت باشد. امکان استفاده از کانوایرها به صورت افقی، شیب دار و عمودی وجود دارد و می توان از آنها در بسیاری از صنایع استفاده کرد.

انواع نوار نقاله و کاربرد آنها

نوار نقاله ها با توجه به نوع طراحی و کاربری که دارند در انواع و مدل های مختلفی عرضه می شوند که می توان از آنها در صنایع مختلف استفاده کرد. همچنین این تجهیزات را می توان به صورت ترکیبی و سفارشی نیز طراحی کرد که از انعطاف بالایی برای استفاده در شرایط کاری مختلف برخوردار هستند.

نوار نقاله ثابت

نوار نقاله ثابت معمولاً در محل‌هایی که نیاز به انتقال مداوم مواد و اجسام در مسافت‌های ثابت وجود دارد، استفاده می‌شود. این نوع نوار نقاله‌ها به طور معمول در محیط‌های کارخانه‌ای یا انبارها نصب می‌شوند و حرکت مواد را از نقطه‌ای به نقطه دیگر تسهیل می‌کنند.

نوار نقاله ثابت ساخت شرکت ره آوران صنعت قومس

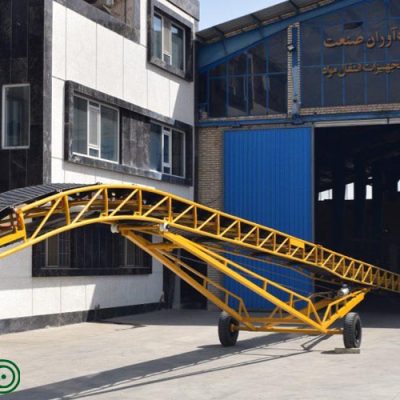

نوار نقاله بارگیری

این نوع نوار نقاله‌ها به طور خاص برای بارگیری و تخلیه کالاها در صنعت حمل و نقل استفاده می‌شوند. این سیستم‌ها می‌توانند مواد را از محل بارگیری به کامیون‌ها یا کانتینرها منتقل کنند و در کاهش زمان بارگیری و افزایش بهره‌وری مؤثر باشند.

نوار نقاله خط تولید موتور سیکلت

این نوار نقاله‌ها به طور خاص در خط تولید موتور سیکلت‌ها برای انتقال قطعات و اجزای مختلف موتورسیکلت از یک ایستگاه به ایستگاه دیگر طراحی می‌شوند. آن‌ها معمولاً با توجه به نیازهای خاص هر خط تولید طراحی می‌شوند.

نوار نقاله شیب دار

نوار نقاله شیب دار برای انتقال مواد از سطحی پایین‌تر به سطحی بالاتر یا برعکس طراحی می‌شود. این نوع نوار نقاله‌ها در صنایع مختلف مانند معدن، غذایی، و بسته‌بندی کاربرد دارند.

نوار نقاله هیدرولیکی

نوار نقاله‌های هیدرولیکی از سیستم هیدرولیک برای حرکت و جابجایی نوار استفاده می‌کنند. این سیستم‌ها به طور معمول در صنایع سنگین یا برای حمل و نقل مواد سنگین به کار می‌روند.

نوار نقاله زنجیری

نوار نقاله زنجیری برای انتقال مواد سنگین یا فله‌ای که نیاز به یک سیستم مقاوم دارند، استفاده می‌شود. این سیستم معمولاً از زنجیرهای فولادی برای حمل کالاهای سنگین یا مواد با حجم زیاد بهره می‌برد.

نوار نقاله سورتینگ

نوار نقاله‌های سورتینگ به طور خاص برای مرتب‌سازی و تفکیک کالاها استفاده می‌شوند. این نوع نوار نقاله‌ها معمولاً در مراکز بسته‌بندی، توزیع، یا انبارها برای تفکیک محصولات بر اساس ویژگی‌هایی مانند اندازه، نوع، یا رنگ مورد استفاده قرار می‌گیرند.

نوار نقاله حلزونی

نوار نقاله حلزونی به شکل یک مارپیچ طراحی شده است و برای انتقال مواد در فضاهای محدود یا در مسافت‌های عمودی و افقی استفاده می‌شود. این نوع نوار نقاله‌ها معمولاً در صنایعی مانند سیمان، شیمیایی و کشاورزی به کار می‌روند.

نوار نقاله تونلی

نوار نقاله‌های تونلی در مسیری مانند یک تونل عمل می‌کنند و برای انتقال مواد در محیط‌های بسته یا تحت شرایط خاص استفاده می‌شوند. این نوع نوار نقاله‌ها می‌توانند از خطرات محیطی محافظت کنند و اغلب در خطوط تولید و کارخانجات مواد غذایی کاربرد دارند.

نوار نقاله تونلی تولید شده در شرکت ره آوران صنعت

نوار نقاله فرودگاهی

نوار نقاله‌های فرودگاهی برای انتقال بار و چمدان‌ها در فرودگاه‌ها طراحی شده‌اند. این نوار نقاله‌ها در سرعت‌های مختلف و با قابلیت تغییر جهت طراحی می‌شوند تا جابجایی بار در فرودگاه‌ها را تسهیل کنند.

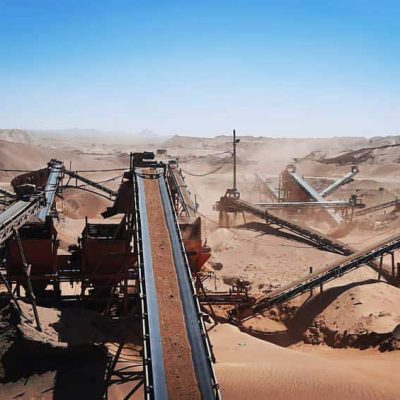

نوار نقاله سنگ شکن

نوار نقاله‌های سنگ‌شکن در معادن و کارخانجات سنگ‌شکنی برای انتقال مواد خرد شده و سنگ‌های بزرگ از محل سنگ شکن به محل‌های دیگر استفاده می‌شوند. این نوار نقاله‌ها معمولاً از جنس مقاوم ساخته می‌شوند تا تحمل فشار و سایش مواد سنگین را داشته باشند.

نوار نقاله استاکر

نوار نقاله‌های استاکر برای ذخیره‌سازی و انباشت مواد استفاده می‌شوند. این نوار نقاله‌ها قادرند مواد را به صورت طبقه‌بندی شده و با ارتفاعات مختلف در انبارها و کارخانجات ذخیره کنند و در نهایت باعث سازماندهی بهتر فضای کاری شوند.

اجزاء و بخش های مختلف نوارنقاله

در طراحی کانوایرها از اجزا و تجهیزات مختلفی استفاده شده است که هر کدام از آنها نقش مهمی در عملکرد و کارایی این تجهیزات دارد. از جمله این اجزا می توان به شاسی، تسمه، غلتک، رولیک، موتورگیربکس و غیره اشاره کرد که در ادامه به معرفی و بررسی ویژگی های آنها خواهیم پرداخت.

نوار یا تسمه نقاله

نوار یا تسمه از بخش های مهم در طراحی کانوایر بوده که با عنوان تسمه نقاله یا تسمه نوار نقاله نیز شناخته می شود. تسمه نقاله با حرکت پیوسته و مداوم خود بر روی غلتک ها بستر را برای جابجایی و انتقال موادی که با تماس مستقیم با آن قرار دارند فراهم می سازد. این اجزا در انواع، ابعاد و رنگ های مختلفی عرضه می شوند و جنس آنها بسته به شرایط کاری می تواند متفاوت باشد.

غلطک کانوایر

غلتک های نوار نقاله که جهت به حرکت درآوردن بخش تسمه مورد استفاده قرار می گیرند که از آنها با عنوان درام نیز یاد می شود. غلطک ها در 2 نوع محرک و متحرک طراحی می شوند که در دو سر کانوایر قرار می گیرند.

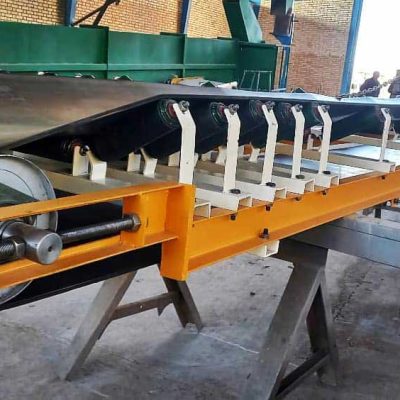

رولیک نوار نقاله

از دیگر اجزای کانوایرها که نقش مهمی در عملکرد این دستگاه ها در فرایند انتقال مواد دارند می توان به رولیک اشاره کرد که با عنوان رولر نیز شناخته می شوند. رولیک ها در واقع تکیه گاه تسمه نقاله بوده و بهبود حرکت آن در فرایند جابجایی مواد کمک زیادی می کنند.

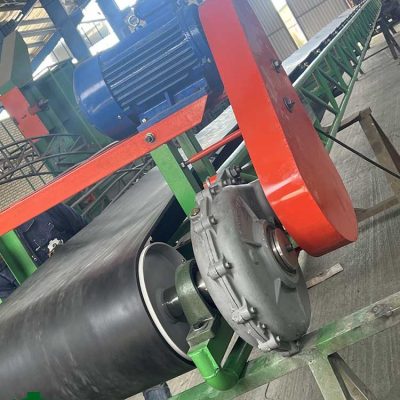

موتور گیربکس کانوایر

موتور نوار نقاله و گیربکس نوار نقاله از دیگر بخش های اصلی در ساخت نوار نقاله بوده که شامل دو بخش الکتروموتور و گیربکس می شود. الکتروموتور یا موتور الکتریکی نیروی محرکه مورد نیاز جهت چرخش غلتک ها و در نهایت تسمه نقاله را فراهم می کند که قدرت و ظرفیت آن بستگی به نوع کاربری کانوایر دارد.

شاسی یا بدنه کانوایر

شاسی یا بدنه کانوایر از بخش های مهم در طراحی این دستگاه ها بوده که تمامی اجزا و قطعات کانوایر بر روی آن سوار می شوند. بخش شاسی یا بدنه بسته به کارایی کانوایر در سه مدل پروفیلی، لوله ای و ناودانی طراحی می شود.

سیستم های مختلف بکار رفته در طراحی نوار نقاله

در طراحی نوار نقاله ها از سیستم های مختلفی استفاده می شود که از جمله آنها می توان به سیستم متحرک انتقال نیرو، سیستم هدایت (رگلاژ)، سیستم باردهی، سیستم تغییر جهت تسمه نقاله، سیستم تخلیه بار و سیستم پاکسازی اشاره کرد. در ادامه به صورت مختصر به معرفی هر کدام از این سیستم ها خواهیم پرداخت.

سیستم متحرک انتقال نیرو

سیستم متحرک انتقال نیروی کانوایر که شامل اجزای مختلفی چون الکتروموتور، گیربکس، زنجیر و چرخ زنجیر، تسمه، بلبرینگ، یاتاقان، پولی، کوپلینگ و غیره می شود وظیفه انتقال نیرو از منبع به تسمه نقاله را برعهده دارد که باعث حرکت آن و در نهایت جابجایی مواد و کالاها می شود.

سیستم هدایت (رگلاژ) نوار نقاله

سیستم هدایت کانوایر که با عنوان سیستم رگلاژ نیز شناخته می شود شامل دو بخش سیستم خودتنظیم و سیستم گرانشی بوده که به منظور تنظیم کشش تسمه و جلوگیری از وارد آمدن اصطکاک بیش از حد به آن مورد استفاده قرار می گیرد.

سیستم باردهی کانوایر

در نوار نقاله به منظور تنظیم و کنترل نحوه گذاشتن مواد بر روی تسمه نقاله از بخشی با عنوان سیستم باردهی استفاده می شود که این بخش خود شامل بخش های مختلفی چون قیف ها، شوت ها، هل دهنده های خودکار و باردهنده های خودکار است.

سیستم تغییر جهت تسمه نقاله

این سیستم همان طور که از عنوان آن پیداست به منظور تغییر جهت تسمه نقاله مورد استفاده قرار می گیرد و در طراحی آن از اجزای مختلفی چون هل دهنده ها، بیرون انداز ها، ضربه گیر ها و غیره استفاده شده است.

ساخت نوار نقاله تونلی در شرکت ره آوران صنعت قومس

سیستم تخلیه بار نوار نقاله

سیستم تخلیه بار بکار رفته در طراحی کانوایر به منظور هدایت بار با بیرون از دستگاه و تخلیه آن مورد استفاده قرار می گیرد و در طراحی آن از بخش های مختلفی چون ناودان ها، بیرون اندازها، جداکننده ها، بسته بندی کننده ها و غیره استفاده شده است.

سیستم پاکسازی کانوایر

سیستم پاکسازی نوار نقاله همان طور که از عنوان آن پیداست به منظور تمیز کردن تسمه نقاله و غلتک ها طراحی شده که این مسئله به کارکرد مطمئن و صحیح این بخش ها و افزایش دوام و طول عمر آنها کمک زیادی می کند.

نحوه انتخاب نوار نقاله

انتخاب نوار نقاله به عوامل متعددی بستگی دارد که باید قبل از خرید در نظر گرفته شوند. ابتدا، نوع ماده‌ ای که قرار است منتقل شود، از جمله وزن و ابعاد آن، باید مشخص گردد. همچنین، نوع فرآیند صنعتی و نیاز به تنظیمات خاص مانند شیب یا تغییر جهت نوار نقاله نیز حائز اهمیت است. دیگر عوامل شامل سرعت انتقال، محیط کار (داخلی یا خارجی) و نیاز به ویژگی‌ های ایمنی است. همچنین، هزینه‌ های نگهداری و تعمیرات باید در نظر گرفته شود. با درک این عوامل، می‌توانید نوار نقاله‌ ای را انتخاب کنید که به بهترین نحو پاسخگوی نیازهای شما باشد.

سفارش نوار نقاله

برای سفارش مدل های مختلف نوار نقاله می توانید به صورت غیر حضوری یا حضوری اقدام کنید. شما می توانید با شماره های درج شده یا با واتس اپ شرکت در ارتباط باشید و نوع نوار نقاله یا ابعاد آن را با مشاوران ما در میان بگذارید. حتی شما می توانید برای سفارش نوار نقاله خود به صورت رایگان از مشاوران ما استفاده نمایید.

سخن پایانی

در شرکت تولیدی صنعتی ره آوران صنعت قومس، ما با افتخار سازنده نوار نقاله‌ هایی با کیفیت برتر در ایران هستیم. تولیدات ما، همگام با استانداردهای بین‌المللی، در خدمت پیشبرد صنعت و تکنولوژی کشور عزیزمان ایران است. با همکاری با شرکت‌ های بزرگ داخلی و بین‌ المللی، ما نه تنها به تولید محصولی مرغوب می‌پردازیم، بلکه تجربه‌ای نوین در این صنعت ارائه می‌دهیم که قابل مقایسه با برترین‌ های اروپا و آمریکا است. اگر به دنبال بهترین‌ ها هستید، برای سفارش نوار نقاله با ما تماس بگیرید و از خدمات پس از فروش ما بهره‌ مند شوید. با ما در این سفر پیشرفت همراه شوید تا با کیفیت و اعتماد، همواره در اوج بمانیم.

سؤالات متداول

1- ظرفیت نوار نقاله ها چقدر است؟

نوار نقاله ها با ظرفیت های انتقال مختلفی عرضه می شوند که معمولاً در بازه  10 تا 1000 تن بر ساعت قرار می گیرند. همچنین این دستگاه ها بسته به شرایط کاری قادر خواهند بود مواد را از فواصل ۵۰ الی ۵۰۰ متر جابجا کنند.

2- آیا می توان ظرفیت کانوایر را افزایش داد؟

بله نوار نقاله ها را می توان به گونه ای طراحی کرد که بتوان ظرفیت آنها را متناسب با شرایط کاری کنترل و تنظیم کرد.

3- آیا در سطوح شیب دار می توان از کانوایر استفاده کرد؟

بله کانوایر ها به گونه ای طراحی شده اند که بتوان از آنها در سطوح افقی و یا سطوح شیب دار نیز استفاده کرد. همچنین با ترکیب چند کانوایر به صورت افقی و شیب دار می تواند اجسام را در راستای عمودی نیز جابجا نمود.
